Ontwerp

Belangrijke richtlijnen voor het ontwerp. Er dient rekening gehouden te worden met de volgende zaken:

• Bandbreedte

• Mac-adressen

• Ethernet netwerk

• Coax netwerk

Bandbreedte

In het ontwerp dient een inschatting gemaakt te worden van welke bandbreedte per slave geleverd moet kunnen worden. Bij de EMI-3210 is de netto bandbreedte 225 Mbit, wilt u 10mbit per slave dan kunnen er ca. 22 slaves worden aangesloten. Dus de netto bandbreedte gedeeld door de gewenste band per slave is het aantal slaves. Andersom kan er ook gerekend worden de netto bandbreedte te delen door het aantal slaves geeft dan de bandbreedte per slave weer.

Mac-adressen

Er kunnen in maximaal 2048 mac adressen per master worden 'gezien', dat wil zeggen dat Master + Slaves + gebruikers de 2048 niet mag overschrijden. Een inschatting van het aantal gebruikers kan wat lastig zijn. Vandaag de dag kunnen we er vanuit gaan dat het snel gaat over 5 gebruikers per slave, in small cell configuratie. Dus bij 20 slaves rekenen we als volgt. Master 1 mac adres + slaves 20 adressen + gebruikers 100 mac adressen  = 121 mac adressen. Bij het toepassen van accesspoints achter de slaves kan het aantal mac adressen snel oplopen. Let op het gaat om mac adressen, niet om actieve gebruikers, het aantal actieve gebruikers ligt vaak veel lager dan mac adressen

Ethernet netwerk

Een Ethernet over Coax gedraagt zich als een bridge. Bij het toepassen van verschillende masters waarbij gebruikers zich zouden kunnen bewegen over de verschillende masters is het zaak dat de masters elkaar niet 'zien'. Dit Is te bereiken door de masters met een client isolated switch te verbinden. Alle CTS Switches kunnen dit.

Coax netwerk

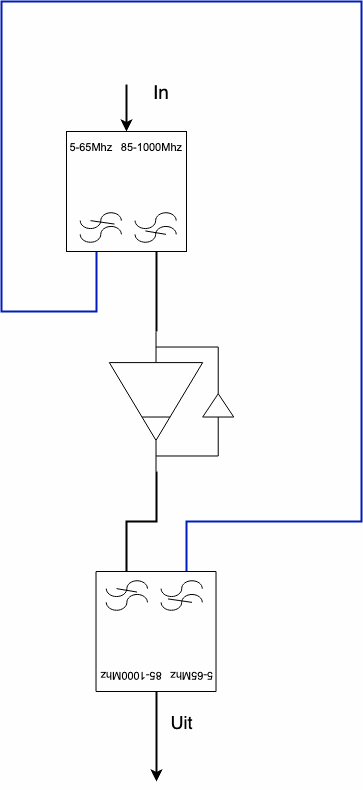

De 3210 serie maakt gebruik van de onderband. Dit niet te verwarren met het retourpad, weliswaar is dit hetzelfde frequentie gebied echter werkt het EOC in beide richtingen. Dat wil zeggen dat EOC niet werkt met actieve retourversterkers, hier moet omheen gewerkt worden met diplex filters. Onderstaand een voorbeeld hoe dat werkt, waarbij de blauwe lijn het onderband signaal is.

Gebruik van Stroomkoppelfilters, in de Astro ST serie zijn er de ST-5000 / ST-6500 deze hebben een ingebouwd, diplexfilter, het EOC signaal wordt dan altijd ingevoerd in de tweede ingang (IEC).

Uiteraard kunnen we het ontwerp en implementatie voor u uitvoerden.

Configuratie

Vuistregel voor de configuratie is altijd eerst de 'default configuratie' instellen voor de slaves aan te sluiten. Tevens onder het kopje in 'Coax' dient de host limit op unlimited.

De software, coax driver en wifi driver, kan worden geupload in de master en van daaruit kunnen de slaves worden geupdate.

Bij het gebruik van de beheerbox, dient onder de geavanceerde opties SNMP aangezet te worden.
